一、结构特征与工作原理

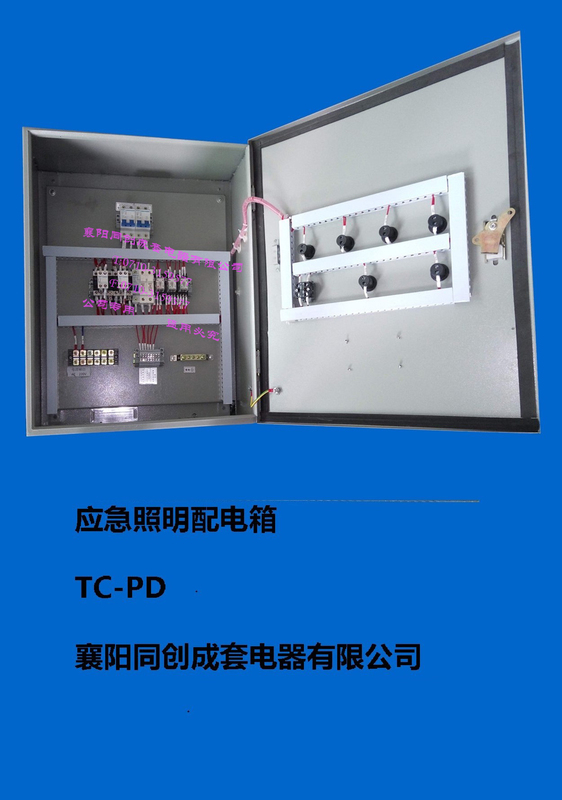

TC-PD系列消防电气控制装置（消防应急照明配电箱）是由交流接触器、中间继电器、断路器、控制变压器等低压电器配件组成。由二支交流接触器控制二路AC220V交流电源的转换.具有主电源失电，立既切换到另外一路备用电源，确保了供电的连续性。当主电源恢复立即切换回主电源供电。并具备手动操作方式；当火灾发生后，来自消防控制中心的DC24V有源消防联动控制信号，输入到应急照明配电箱使其切断供电电源，使连接的灯具转入应急照明状态，并发出联动返馈信号；每个输出回路都具有过载保护功能。

其结构特征请见本手册“十四、图、表、照片”。

二、技术特性

1. 额定电压： 单相AC220V

2. 额定工作电压：额定工作电压的85%-110%

3. 工作频率： 50 Hz

4. 海拔高度不超过2000m。

5. 无导电尘埃，化学腐蚀性气体及火灾、爆炸危险剧烈震动的场所。

6、应在-25ºC~55ºC温度范围内运输和存贮，在24小时内允许不超过+70 ºC。

7. 相对湿度： ≤90%

三、尺寸重量

本设备为外形为长方体，其材质为金属，颜色为灰色外形尺寸为（长×宽×高）：230mm×500 mm×600 mm。

四、安装、调试

1设备的固定及注意事项：

设备应安装在所指定的配电操作间内，其条件应满足如下所述：

1. 设备应安装在相对湿度在+40ºC时不超过50%，在+20ºC充许为90%的场所。

2. 设备应安装在海拔高度≤2000m的场所。

3. 设备应安装在无电磁干扰设备（焊机、高频信号发生设备等）的场所。

4. 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所。

5. 应能满足箱门自由开启90º的距离。

6. 设备箱体的左、右侧与其他箱体可以紧贴，与墙体的距离则应保持≥200mm。

7. 设备箱体正面与墙体（或其他柜体）的距离，应能满足箱门自由开启90º的距离。

8. 设备箱体应正向垂直安装在指定的地面上，箱体四周的倾斜度≤10º。

9. 设备箱体内的背部四个安装孔，应固定在M8的膨胀螺栓上。

2 动力及控制电缆的连接

按本设备的电气控制原理图，连接二路交流220V电源进线；本设备出线端子连接应急照明灯具的进线；低压交直两用供电地灯进线。检查无误后，合上断路器1QF,2QF才能开机运行。

3 调整程序及验收

由我公司专业技术工人负责调试安装，调试完成后需要满足下表验收项目，方为安装合格。其主要依据是GB17945-2010 《消防应急照明和疏散指示系统》

    表1   验收时需要满足的检测项目、测试方法和判定要求
